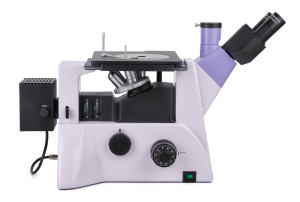

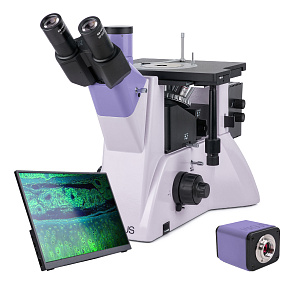

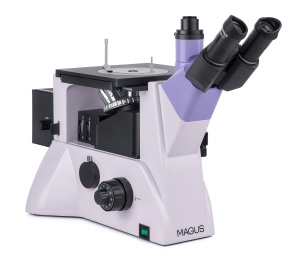

Metalurgický inverzní digitální mikroskop MAGUS Metal VD700 LCD

Metalurgický inverzní digitální mikroskop MAGUS Metal VD700 LCD

Špičkový nástroj pro metalografii a materiálový výzkum.

Ideální pro pozorování velkých a těžkých vzorků. Zvětšení 50-1000x pokryje většinu metalografických aplikací. Inverzní konstrukce umožňuje pozorování vzorků bez omezení tvaru. Stačí upravit pouze spodní plochu vzorku. Trinokulární hlava a boční výstup pro kameru umožňují současné pozorování oběma očima. Záznam obrazu digitální kamerou a připojení na monitor. Velký pracovní prostor pro manipulaci se vzorky. LCD displej pro pohodlné ovládání funkcí mikroskopu.

- Planachromatické objektivy s korekcí na nekonečno poskytují ostrý obraz v celém zorném poli bez optických vad
- Výkonný 30W halogenový osvětlovač s dlouhou životností pro pozorování v odraženém světle zajišťuje jasné a rovnoměrné osvětlení vzorku
- Možnost pozorování ve světlém poli a v polarizovaném světle pro komplexní studium struktury materiálů
- Vestavěný 9" LCD monitor pro pohodlné pozorování živého obrazu a záznam snímků a videí bez nutnosti připojení externího monitoru
- Ovládací prvky v základně mikroskopu pro snadné a ergonomické ovládání
- Robustní konstrukce z kvalitních materiálů zaručuje dlouhou životnost a odolnost při každodenním použití v náročných laboratorních a průmyslových podmínkách
- Univerzální použití v metalografii, materiálovém inženýrství, kontrole kvality, forenzní analýze a dalších oborech pro výzkum i rutinní aplikace

Metalurgický inverzní digitální mikroskop MAGUS Metal VD700 LCD spojuje výhody inverzní konstrukce pro pozorování objemných vzorků s vysokou kvalitou optiky, výkonným osvětlením, digitálním záznamem obrazu na vestavěný monitor a odolným provedením. Představuje všestranný nástroj pro komplexní materialografickou analýzu kovů, slitin a dalších neprůhledných materiálů v laboratořích a průmyslu.

Digitální fotoaparát

Digitální fotoaparát MAGUS CHD20 je vybaven 2 Mpx snímačem a vytváří realistické snímky Full HD v rozlišení 1920x1080 px. Fotoaparát se vyznačuje vysokou citlivostí na světlo, která je vhodná pro práci při zářivkovém světle. Díky použití mozaikových filtrů základních barev R, G, B je dosaženo nízkého tmavého proudu a čistého obrazu.
Fotoaparát využívá rozhraní HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez počítače. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Pro připojení fotoaparátu k počítači je k dispozici další rozhraní USB 2.0.
Video se nahrává rychlostí 60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní.
Fotoaparát kombinuje vysoký počet snímků za sekundu a velkou šířku pásma HDMI, a proto jsou videa živá bez zamrzání nebo mezer mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.

Monitor

Monitor MAGUS MCD20 je navržen pro použití s vizualizačními systémy mikroskopů MAGUS.
Zobrazuje obraz v reálném čase. Připojuje se k fotoaparátu, který je namontován na mikroskopu. Tento produkt podporuje fotoaparáty MAGUS s rozlišením Full HD HDMI.
Úhlopříčka displeje je 13,3 palce. Matrice IPS poskytuje jasný obraz s velkými pozorovacími úhly. Pokud se na displej díváte pod úhlem, reprodukce barev není zkreslená.
Displej můžete umístit na sklopný stojan na stůl nebo na poličku, nebo jej připevnit přímo na fotoaparát nebo stojan mikroskopu.

Optika

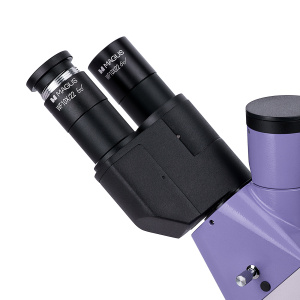

Mikroskop je vybaven trinokulární hlavou speciální konstrukce – polohu okulárů lze nastavit; k dispozici je možnost otáčení o 180°. Digitální fotoaparát je umístěn v bočním portu pro fotoaparát na těle mikroskopu a monitor je namontován v trinokulárním tubusu na hlavě mikroskopu. Rozdělení paprsku na těle – 100:0/0:100, na trinokulární hlavě 50:50 a 100:0.

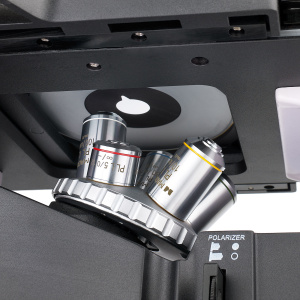

Revolverový nosič objektivů je umístěn pod zkoumaným vzorkem a má 5 slotů pro objektivy (všechny jsou součástí základní konfigurace). Všechny objektivy jsou achromatické s korekcí na nekonečno s dlouhou pracovní vzdáleností. Namísto některého z dodávaných objektivů lze namontovat další objektiv. V základní konfiguraci se zvětšení mikroskopu pohybuje od 50x do 1000x.

Osvětlení

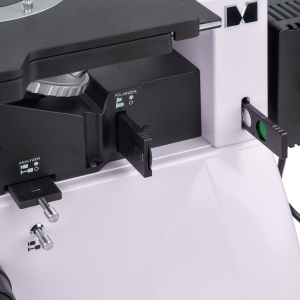

Osvětlovací soustava pro pozorování v odraženém světle má 30 W halogenovou žárovku s nastavitelným jasem. Osvětlovací těleso je napájeno ze střídavého zdroje. Poskytuje dostatečný jas pro pozorování se všemi přiloženými objektivy pomocí technik mikroskopie ve světlém poli nebo polarizační mikroskopie. K dispozici je možnost nastavení Köhlerova osvětlení a zdroj světla lze vystředit podél tří os. Pro změnu barevného podání v mikroskopické fotografii lze použít barevné filtry. K dispozici je polarizační zařízení – analyzátor a polarizátor – která jsou odnímatelná.

Pracovní stolek a zaostřovací mechanismus

Kruhová deska pracovního stolku s otvorem o průměru 10 mm, 20 mm nebo 30 mm, která je vložena do stolku; vzorek se upevňuje pomocí držáku vzorku. Pracovní stolek je poměrně velký (242x200 mm) a pohybuje se spolu s připevněným vzorkem podél dvou os. Ostrost obrazu můžete nastavit pomocí knoflíků pro hrubé a jemné zaostření. Pomocí knoflíku můžete nastavit tuhost hrubého ostření a k dispozici je i aretační knoflík.

Příslušenství

Další příslušenství umožňuje využít mikroskop MAGUS Metal V700 na maximum. K dispozici jsou okuláry, rovinné achromatické objektivy s dlouhou pracovní vzdáleností, kalibrační sklíčka a digitální fotoaparáty.

Klíčové vlastnosti mikroskopu:

• ✔ Studium velkých a těžkých vzorků pomocí mikroskopických technik ve světlém poli a polarizační mikroskopie; měla by se opracovat pouze jedna strana vzorku

• ✔ Velký pracovní stolek, kruhové otočné desky stolku s otvory o průměru 10 mm, 20 mm a 30 mm

• ✔ Trinokulární hlavu lze během instalace otočit o 180°

• ✔ Dvě možnosti montáže digitálního fotoaparátu a monitoru: na trinokulární hlavu s rozdělením paprsků 50:50 a 100:0 nebo na tělo mikroskopu s rozdělením paprsků 100:0 nebo 0:100

• ✔ Pozorování v odraženém světle, zdroj světla – 30 W halogenová žárovka s nastavitelným jasem

• ✔ Nastavení Köhlerova osvětlení, odnímatelný analyzátor a polarizátor a zdroj světla, který lze vystředit

• ✔ Velký výběr kompatibilního příslušenství pro rozšíření možností mikroskopu

Klíčové vlastnosti fotoaparátu:

• ✔ Fotoaparát pracuje samostatně bez připojení k počítači prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím rozhraní USB 2.0

• ✔ Rozlišení fotoaparátu je 1920x1080 px – ideální volba pro zobrazení snímků na monitoru s rozlišením Full HD

• ✔ 60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní videa pro pozorování pohybujících se objektů, nahrávání videa a pohyb preparátu bez trhání nebo zpoždění

• ✔ Barevný snímač CMOS SONY Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.

• ✔ Software s funkcemi fotografování, záznamu videa, úprav obrazu, externího zobrazení, lineárního a úhlového měření

Obsah sady:

• ✔ Digitální fotoaparát MAGUS CHD20 (digitalni fotoaparat, kabel HDMI (1,5 m), kabel USB 2.0 (2 m), USB mys, pametova karta SD 32 GB, napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)

• ✔ LCD monitor MAGUS MCD20

• ✔ Základna s napájecím vstupem, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů

• ✔ Osvětlovací soustava pro pozorování v odraženém světle s krytem

• ✔ Trinokulární hlava

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm

• ✔ Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)

• ✔ Adaptér typu C-mount 1x

• ✔ Šestihranný klíč

• ✔ Síťový napájecí kabel

• ✔ Protiprachová krytka

• ✔ Uživatelská příručka a záruční list

K dispozici na přání:

• ✔ 10x/22 mm okulár se stupnicí

• ✔ 12,5x/14 mm okulár (2 ks)

• ✔ 15x/15 mm okulár (2 ks)

• ✔ 20x/12 mm okulár (2 ks)

• ✔ 25x/9 mm okulár (2 ks)

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD: 1,25 mm

• ✔ Kalibrační sklíčko
