Metalurgický inverzní mikroskop digitální MAGUS Metal VD700

Metalurgický inverzní mikroskop digitální MAGUS Metal VD700

Špičkový přístroj pro studium mikrostruktury kovů.

Díky inverzní konstrukci umožňuje zkoumat rozměrnější vzorky o hmotnosti až 2 kg. Vzorky se na pracovní stolek umisťují zkoumaným povrchem dolů. Je vhodný pro zkoumání slitin, polovodičových materiálů a dalších neprůhledných vzorků. Mikroskop je vybaven kvalitní optikou a digitální kamerou pro pořizování snímků ve vysokém rozlišení. Ovládání je intuitivní a uživatelsky přívětivé. Software umožňuje pokročilé funkce jako měření rozměrů, analýzu obrazu a tvorbu protokolů. Stabilní masivní konstrukce zajišťuje odolnost proti vibracím. Kvalitní LED osvětlení s plynulou regulací jasu. Široká škála zvětšení od 50x do 1000x. Ideální pro použití v metalurgických laboratořích, výzkumných ústavech a průmyslu. Spolehlivý nástroj pro kontrolu kvality a materiálový výzkum.

Klíčové vlastnosti mikroskopu MAGUS Metal VD700:

- Velký rozsah zvětšení od 50x do 1000x pro detailní pozorování mikrostruktury
- Trinokulární hlava pro připojení fotoaparátu a monitoru pro dokumentaci a sdílení pozorování
- Kvalitní rovinné achromatické objektivy s korekcí na nekonečno pro ostrý a věrný obraz
- Výkonná 30W halogenová osvětlovací soustava pro pozorování v odraženém světle
- Mikroskopické techniky světlého pole a polarizační mikroskopie pro různé typy vzorků

Ovládání je intuitivní a mikroskop poskytuje kvalitní optiku i mechanickou konstrukci.

Široké uplatnění najde v oborech jako metalurgie, strojírenství, elektronika, výzkumné laboratoře a technické univerzity. Umožňuje detailní studium materiálů, kontrolu kvality povrchů, hledání vad a další aplikace. Inverzní konstrukce a bohaté příslušenství dělají z mikroskopu MAGUS Metal VD700 univerzální nástroj pro materiálové inženýrství.

Digitální fotoaparát

Digitální fotoaparát MAGUS CBF30 je určen pro mikroskopii ve světlém poli.

Fotoaparát je vybaven 6,3 Mpx snímačem a vytváří realistické snímky v rozlišení 3072x2048 px. Fotoaparát se doporučuje používat s objektivy 4x, 10x, 20x a 40x. Při práci s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily.

Video se při maximálním rozlišení nahrává rychlostí 59 fps (snímků za sekundu). Videa jsou plynulá, s měkkými a jemnými přechody mezi snímky. Pohyb vzorku se zobrazuje v reálném čase bez zpoždění. Fotoaparát usnadňuje práci se vzorky, které se pohybují, a je vhodný pro ukázky ve školních třídách. Rozlišení lze v případě potřeby snížit na 1536x1024 px.

Fotoaparát je vybaven rozhraním USB 3.0. Rychlost přenosu dat je 10krát vyšší než u fotoaparátů s rozhraním USB 2.0. Vysokorychlostní fotoaparát se doporučuje pro profesionální laboratoře, výzkum nebo výuku na univerzitách.

Optika

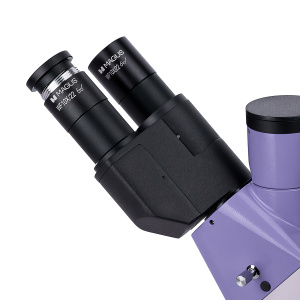

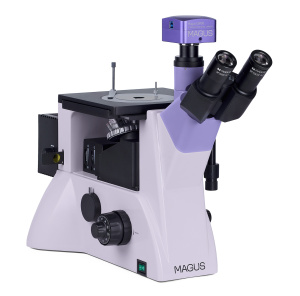

Mikroskop je vybaven trinokulární hlavou speciální konstrukce – polohu okulárů lze nastavit; k dispozici je možnost otáčení o 180°. Digitální fotoaparát je umístěn v bočním portu pro fotoaparát na těle mikroskopu a monitor je namontován v trinokulárním tubusu na hlavě mikroskopu. Rozdělení paprsku na těle – 100:0/0:100, na trinokulární hlavě 50:50 a 100:0.

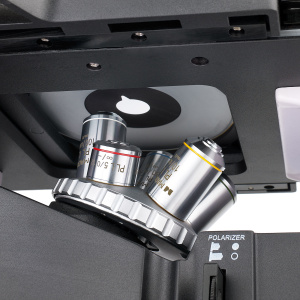

Revolverový nosič objektivů je umístěn pod zkoumaným vzorkem a má 5 slotů pro objektivy (všechny jsou součástí základní konfigurace). Všechny objektivy jsou achromatické s korekcí na nekonečno s dlouhou pracovní vzdáleností. Namísto některého z dodávaných objektivů lze namontovat další objektiv. V základní konfiguraci se zvětšení mikroskopu pohybuje od 50x do 1000x.

Osvětlení

Osvětlovací soustava pro pozorování v odraženém světle má 30 W halogenovou žárovku s nastavitelným jasem. Osvětlovací těleso je napájeno ze střídavého zdroje. Poskytuje dostatečný jas pro pozorování se všemi přiloženými objektivy pomocí technik mikroskopie ve světlém poli nebo polarizační mikroskopie. K dispozici je možnost nastavení Köhlerova osvětlení a zdroj světla lze vystředit podél tří os. Pro změnu barevného podání v mikroskopické fotografii lze použít barevné filtry. K dispozici je polarizační zařízení – analyzátor a polarizátor – která jsou odnímatelná.

Pracovní stolek a zaostřovací mechanismus

Kruhová deska pracovního stolku s otvorem o průměru 10 mm, 20 mm nebo 30 mm, která je vložena do stolku; vzorek se upevňuje pomocí držáku vzorku. Pracovní stolek je poměrně velký (242x200 mm) a pohybuje se spolu s připevněným vzorkem podél dvou os. Ostrost obrazu můžete nastavit pomocí knoflíků pro hrubé a jemné zaostření. Pomocí knoflíku můžete nastavit tuhost hrubého ostření a k dispozici je i aretační knoflík.

Příslušenství

Další příslušenství umožňuje využít mikroskop MAGUS Metal V700 na maximum. K dispozici jsou okuláry, rovinné achromatické objektivy s dlouhou pracovní vzdáleností, kalibrační sklíčka a digitální fotoaparáty.

Klíčové vlastnosti mikroskopu:

• ✔ Studium velkých a těžkých vzorků pomocí mikroskopických technik ve světlém poli a polarizační mikroskopie; měla by se opracovat pouze jedna strana vzorku

• ✔ Velký pracovní stolek, kruhové otočné desky stolku s otvory o průměru 10 mm, 20 mm a 30 mm

• ✔ Trinokulární hlavu lze během instalace otočit o 180°

• ✔ Dvě možnosti montáže digitálního fotoaparátu a monitoru: na trinokulární hlavu s rozdělením paprsků 50:50 a 100:0 nebo na tělo mikroskopu s rozdělením paprsků 100:0 nebo 0:100

• ✔ Pozorování v odraženém světle, zdroj světla – 30 W halogenová žárovka s nastavitelným jasem

• ✔ Nastavení Köhlerova osvětlení, odnímatelný analyzátor a polarizátor a zdroj světla, který lze vystředit

• ✔ Velký výběr kompatibilního příslušenství pro rozšíření možností mikroskopu

Klíčové vlastnosti fotoaparátu:

• ✔ Pro objektivy 4x, 10x, 20x a 40x mikroskopie ve světlém poli

• ✔ 6,3 Mpx rozlišení: při práci s objektivy s malým zvětšením vám fotoaparát umožní vidět více jemných detailů

• ✔ 59 snímků za sekundu pro pozorování pohybujících se vzorků, nahrávání videa a přesouvání preparátu bez trhání nebo zpoždění

• ✔ Barevný snímač CMOS SONY Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i za špatných světelných podmínek. Získáte jasnější, čistší a barevně sytější snímky

• ✔ Rozhraní USB 3.0 pro rychlý a plynulý přenos dat

• ✔ Software s funkcemi fotografování, záznamu videa, úprav obrazu, externího displeje a lineárního a úhlového měření

Obsah sady:

• ✔ Digitální fotoaparát MAGUS CBF30 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)

• ✔ Základna s napájecím vstupem, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů

• ✔ Osvětlovací soustava pro pozorování v odraženém světle s krytem

• ✔ Trinokulární hlava

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm

• ✔ Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)

• ✔ Adaptér typu C-mount 1x

• ✔ Šestihranný klíč

• ✔ Síťový napájecí kabel

• ✔ Protiprachová krytka

• ✔ Uživatelská příručka a záruční list

K dispozici na přání:

• ✔ 10x/22 mm okulár se stupnicí

• ✔ 12,5x/14 mm okulár (2 ks)

• ✔ 15x/15 mm okulár (2 ks)

• ✔ 20x/12 mm okulár (2 ks)

• ✔ 25x/9 mm okulár (2 ks)

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD: 1,25 mm

• ✔ Kalibrační sklíčko
