Metalurgický digitální mikroskop MAGUS Metal D650

Metalurgický digitální mikroskop MAGUS Metal D650

Špičkový přístroj pro analýzu mikrostruktury.

Ideální pro pozorování kovů a slitin. Vhodný také pro polovodičové materiály. Umožňuje detailní studium neprůhledných objektů. Široký rozsah zvětšení od 50x do 800x. Kvalitní optika zajišťuje ostrý obraz. Stabilní konstrukce z odolných materiálů. Snadné ovládání pomocí dotykového displeje. Software pro pokročilou analýzu a měření. Možnost pořízení snímků a videozáznamu. Ukládání dat na SD kartu nebo USB. Připojení k počítači přes HDMI nebo USB rozhraní. Dodáváno s kalibračním certifikátem a návodem. Vhodné pro průmyslové i vědecké aplikace. Spolehlivý nástroj pro kontrolu kvality. Nezbytný pro moderní metalografické laboratoře.

Klíčové vlastnosti tohoto mikroskopu zahrnují:

1. Trinokulární hlavu pro pohodlné pozorování a možnost připojení fotoaparátu pro dokumentaci vzorků.

2. Vysoce kvalitní rovinné achromatické objektivy zajišťující ostrý a detailní obraz v celém zorném poli.

3. Výkonný 30W halogenový osvětlovač s odraženým světlem, který poskytuje jasné a rovnoměrné osvětlení vzorku.

4. Jemné ostření s hodnotou stupnice 0,7 µm pro precizní zaostření i při vysokých zvětšeních.

5. Velký stolek umožňující snadné polohování a upevnění i rozměrných vzorků jako jsou plošné spoje, integrované obvody nebo fotomasky.

Osvětlovací soustava mikroskopu umožňuje pozorování ve světlém poli a v polarizovaném světle. Díky tomu je možné studovat jak povrchové detaily, tak i vnitřní strukturu materiálů.

Mikroskop MAGUS Metal D650 najde široké uplatnění v metalurgii, strojírenství, elektrotechnice, leteckém a jaderném průmyslu, při kontrole kvality ve výrobě i ve výzkumných a univerzitních laboratořích. Je ideálním nástrojem pro zkoumání mikrostruktury materiálů, hledání vad a defektů, analýzu povlaků a další aplikace vyžadující pozorování neprůhledných vzorků ve vysoké kvalitě.

Špičkové optické parametry, pokročilé funkce a robustní konstrukce činí z mikroskopu MAGUS Metal D650 spolehlivý a všestranný přístroj pro náročné metalografické aplikace.

Digitální fotoaparát

Digitální fotoaparát MAGUS CBF30 je určen pro mikroskopii ve světlém poli.

Fotoaparát je vybaven 6,3 Mpx snímačem a vytváří realistické snímky v rozlišení 3072x2048 px. Fotoaparát se doporučuje používat s objektivy 4x, 10x, 20x a 40x. Při práci s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily.

Video se při maximálním rozlišení nahrává rychlostí 59 fps (snímků za sekundu). Videa jsou plynulá, s měkkými a jemnými přechody mezi snímky. Pohyb vzorku se zobrazuje v reálném čase bez zpoždění. Fotoaparát usnadňuje práci se vzorky, které se pohybují, a je vhodný pro ukázky ve školních třídách. Rozlišení lze v případě potřeby snížit na 1536x1024 px.

Fotoaparát je vybaven rozhraním USB 3.0. Rychlost přenosu dat je 10krát vyšší než u fotoaparátů s rozhraním USB 2.0. Vysokorychlostní fotoaparát se doporučuje pro profesionální laboratoře, výzkum nebo výuku na univerzitách.

Optika

Rovinná achromatická optika s korekcí na nekonečno poskytuje ostrý a detailní obraz. Hlava mikroskopu je trinokulární, nakloněná o 30°, a má trinokulární tubus pro upevnění digitálního fotoaparátu. Kamera (není součástí dodávky) pořizuje fotografie a videozáznamy studie a obraz z mikroskopu přenáší na externí obrazovku. K dispozici je dvoupolohový rozptylovač paprsků: 100:0 a 0:100. Světelný paprsek je nasměrován do okulárů nebo do kamery. Na levém tubusu je kroužek pro nastavení dioptrií.

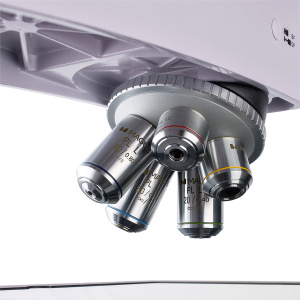

Do otočného nástavce lze nainstalovat 5 objektivů – všechny jsou součástí balení. Chcete-li dosáhnout většího zvětšení, můžete místo základních objektivů nainstalovat volitelné. V základní konfiguraci poskytuje mikroskop zvětšení v rozsahu 50 až 800x. Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektivy vložené do optické dráhy.

Osvětlení

Systém osvětlení odraženým světlem kombinuje tři středící prvky: zdroj světla, clonu a polní clonu. 30 W halogenový osvětlovač vyzařuje teplé světlo, takže dlouhodobá práce s mikroskopem neunavuje oči. Jas osvětlení je nastavitelný, je možné nastavit Köhlerovo osvětlení. Osvětlovací systém s odraženým světlem je vybaven také polarizačním zařízením: vestavěným analyzátorem a odnímatelným otočným polarizátorem. K dispozici je sada barevných filtrů.

Pracovní stolek a zaostřovací mechanismus

Nejzajímavější částí konstrukce mikroskopu je stolek o rozměrech 280x270 mm, který se může pohybovat ve dvou osách v rozmezí 204 mm. Proto můžete pozorovat velké vzorky a snadno zkoumat jejich povrch. Knoflíky pro hrubé a jemné zaostřování jsou umístěny souose na obou stranách mikroskopu, s aretačním knoflíkem a knoflíkem pro nastavení hrubého napětí. Rukojeti jsou umístěny blízko základny mikroskopu, ruce si můžete volně položit na stůl a zaujmout pohodlnou polohu při pozorování.

Příslušenství

Řada příslušenství kompatibilního s mikroskopy MAGUS Metal 650 zahrnuje okuláry, objektivy s dlouhou pracovní vzdáleností, digitální fotoaparáty a kalibrační sklíčka. Pomocí příslušenství lze rozšířit možnosti mikroskopu.

Klíčové vlastnosti mikroskopu:

• ✔ Velký stolek s širokým rozsahem pohybu pro práci s dlouhými a širokými vzorky

• ✔ Jemné zaostřování s hodnotou 0,7 µm pro snadné zaostřování při velkých zvětšeních; hrubé zaostřování s aretačním knoflíkem a nastavením napětí

• ✔ Trinokulární hlava s trinokulárním tubusem a rozdělovačem paprsků

• ✔ Osvětlovač s odraženým světlem: výkonná 30 W halogenová žárovka s nastavením jasu a napájením ze sítě

• ✔ Polarizační zařízení, prvky osvětlovače odraženého světla, které lze vycentrovat, Köhlerovo osvětlení, barevné filtry

• ✔ Široká škála kompatibilního volitelného příslušenství

Klíčové vlastnosti fotoaparátu:

• ✔ Pro objektivy 4x, 10x, 20x a 40x mikroskopie ve světlém poli

• ✔ 6,3 Mpx rozlišení: při práci s objektivy s malým zvětšením vám fotoaparát umožní vidět více jemných detailů

• ✔ 59 snímků za sekundu pro pozorování pohybujících se vzorků, nahrávání videa a přesouvání preparátu bez trhání nebo zpoždění

• ✔ Barevný snímač CMOS SONY Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i za špatných světelných podmínek. Získáte jasnější, čistší a barevně sytější snímky

• ✔ Rozhraní USB 3.0 pro rychlý a plynulý přenos dat

• ✔ Software s funkcemi fotografování, záznamu videa, úprav obrazu, externího displeje a lineárního a úhlového měření

Obsah sady:

• ✔ Digitální fotoaparát MAGUS CBF30 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)

• ✔ Základna s napájecím vstupem, zdrojem odraženého světla, zaostřovacím mechanismem, pódiem a revolverovým nosičem objektivů

• ✔ Trinokulární hlava

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD 1,25 mm

• ✔ Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)

• ✔ Adaptér typu C-mount 1x

• ✔ Šestihranný klíč

• ✔ Síťový napájecí kabel

• ✔ Protiprachová krytka

• ✔ Uživatelská příručka a záruční list

K dispozici na přání:

• ✔ 10x/22 mm okulár se stupnicí

• ✔ 12,5x/14 mm okulár (2 ks)

• ✔ 15x/15 mm okulár (2 ks)

• ✔ 20x/12 mm okulár (2 ks)

• ✔ 25x/9 mm okulár (2 ks)

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm

• ✔ Kalibrační sklíčko
