Polarizační digitální mikroskop MAGUS Pol D850

Polarizační digitální mikroskop MAGUS Pol D850

Špičkový přístroj pro náročné aplikace.

Mikroskop je určen pro pozorování anizotropních vzorků. Umožňuje pozorování v polarizovaném a přirozeném světle. Součástí je fotoaparát pro digitální dokumentaci. Výsledky lze ihned prezentovat na monitoru. Mikroskop nalezne uplatnění v laboratořích a výzkumu. Hodí se pro kontrolu kvality výroby. Uplatní se v metalografii a materiálovém inženýrství. Vhodný je i pro forenzní analýzy. S mikroskopem lze provádět kvantitativní i kvalitativní analýzy. Mikroskop umožňuje pozorování v procházejícím i odraženém světle. Velkou výhodou je modularita celého systému. Mikroskop je dodáván se softwarem pro obrazovou analýzu.

Mikroskop nabízí zvětšení v rozsahu 50-600x pomocí trinokulární hlavy a rovinných achromatických objektivů bez vnitřního pnutí. Osvětlovací systém využívá odražené i procházející světlo generované 30W halogenovými žárovkami s Köhlerovým osvětlením pro dosažení optimálního kontrastu a rozlišení.

V procházejícím světle umožňuje MAGUS Pol D850 studium tenkých řezů geologických, biologických a polymerních vzorků vykazujících anizotropní vlastnosti. V odraženém světle je možné pozorovat leštěné řezy s jednou leštěnou stranou o tloušťce typicky 5-10 mm, přičemž mikroskop zvládne i neprůhledné objekty až do tloušťky 15 mm.

Srdcem polarizačního mikroskopu je využití dvojlomu anizotropního vzorku k vytvoření obrazu. Rovinně polarizované světlo procházející vzorkem se rozdělí na dva paprsky s odlišnou rovinou polarizace. Pomocí analyzátoru jsou tyto paprsky přivedeny do stejné roviny kmitání, což vede k interferenci a vzniku jasného, vysoce kontrastního obrazu, který mění barvy v závislosti na natočení vzorku na pracovním stolku.

Pro detailní pozorování je mikroskop vybaven Bertrandovou čočkou a sadou kompenzátorů umístěných v mezilehlém tubusu spolu s analyzátorem. Díky tomu nachází MAGUS Pol D850 uplatnění v široké škále oborů jako krystalografie, petrografie, mineralogie, soudní lékařství, medicína a mnoha dalších.

Standardní dodávka mikroskopu MAGUS Pol D850 zahrnuje kromě těla mikroskopu s optikou také digitální fotoaparát a monitor pro snadné pořizování snímků a jejich prezentaci. Součástí balení je i sada objektivů a potřebné příslušenství jako kompenzátory.

Polarizační digitální mikroskop MAGUS Pol D850 představuje to nejlepší ve své třídě pro všechny náročné aplikace polarizační mikroskopie vyžadující špičkovou optiku, všestrannost a digitální zobrazovací technologie.

Digitální fotoaparát

MAGUS CBF70 je vědecký fotoaparát s rozlišením 21 Mpx a 4/3" snímačem pro mikroskopii ve světlém poli.

Fotoaparát poskytuje realistický obraz v rozlišení 5280x3954 pixelů. Fotoaparát se doporučuje používat s objektivy 4x, 10x, 20x a 40x. Při práci s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily.
Při maximálním rozlišení je video pořizováno rychlostí 17 fps (snímků za sekundu). To postačuje pro nastavení zaostření mikroskopu.

Při snížení rozlišení se rychlost zvýší na 56, 67 a 192 snímků za sekundu. Přechody mezi snímky se zjemní a fotoaparát zachytí i sebemenší pohyb vzorku. Tyto režimy jsou vhodné pro ukázky ve školní třídě, záznam videa rychle pohybujících se procesů a pozorování pohybujících se vzorků.

Fotoaparát je vybaven rozhraním USB 3.0. Rychlost přenosu dat je 10krát vyšší než u fotoaparátů s rozhraním USB 2.0. Vysokorychlostní fotoaparát se doporučuje pro profesionální laboratoře, výzkum nebo výuku na univerzitách.

Hlava mikroskopu

Trinokulární hlava s rovinnými achromatickými objektivy s korekcí na nekonečno. V trinokulárním tubusu jsou namontována zařízení pro snímání digitálního obrazu. Knoflík pro volbu dráhy světla okuláru/fotoaparátu umožňuje nasměrovat světelný paprsek buď do digitálního fotoaparátu, nebo do tubusů okuláru.
Nastavení dioptrií je umístěno na levém tubusu.

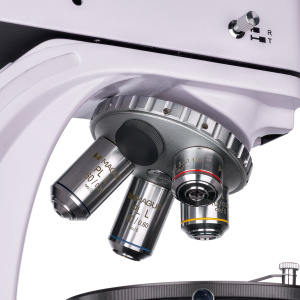

Revolverový nosič objektivů

Pět objektivů. Volný slot slouží k vystředění zdroje světla. Do volného slotu lze také nainstalovat přídavný objektiv pro dosažení většího zvětšení. Konstrukce revolverového nosiče objektivů („směrem od pozorovatele“) uvolňuje prostor v přední části pracovního stolku, takže uživatel vidí objektiv zasunutý do optické dráhy. Sloty revolverového nosiče objektivů jsou vystředěny tak, aby se vyrovnala optická osa objektivu a mikroskopu.

Objektivy

Rovinné achromatické objektivy s korekcí na nekonečno jsou navrženy speciálně pro pozorování v polarizovaném světle: Optika bez vnitřního pnutí zajišťuje, že dvojlom pochází ze zkoumaného preparátu, a nikoliv z optických prvků. Objektivy jsou určeny ke studiu vzorků bez krycích sklíček.

Mechanismus zaostřování

Koaxiální knoflíky hrubého a jemného ostření jsou umístěny ve spodní části stojanu na obou stranách. Uživatel si může položit ruce na stůl a zaujmout při pozorování uvolněnou polohu. Nastavení zaostření je plynulé a snadné.
Konstrukce zaostřovacího mechanismu umožňuje rychlé nastavení mikroskopu po změně studovaného objektu. K tomuto účelu je na pravé straně umístěn aretační knoflík hrubého ostření. Tuhost hrubého ostření lze nastavit otáčením kroužku na levé straně.

Pracovní stolek

Stolek se otáčí o 360°, což umožňuje sledovat změnu barvy vzorku, když jsou polarizátor a analyzátor ve zkřížené orientaci. Stupnice má odstupňování úhlu otáčení. Pomocí noniové stupnice se měření provádí s přesností 0,1°.
Pracovní stolek lze vystředit pomocí dvou šroubů, protože analýza anizotropního objektu v polarizovaném světle vyžaduje přesné zarovnání osy otáčení stolku s optickou osou mikroskopu.

Zdroj světla

30 W halogenové žárovky se používají v osvětlovacích soustavách pro pozorování v odraženém i procházejícím světle. Halogenové žárovky vyzařují světlo s teplotou barvy, která umožňuje pohodlnou práci. 30 W žárovka poskytuje dostatečný jas pro pozorování s objektivy se zvětšením 4x až 100x, které se používají pro mikroskopii ve světlém poli a v polarizovaném světle.

Osvětlení odraženým světlem

Systém osvětlení umožňuje nastavit Köhlerovo osvětlení. Polní a aperturní clona jsou z výroby předem vystředěny a nevyžadují žádné další vystředění. V případě potřeby lze clony seřídit pomocí středicích šroubů. Zdroj světla je vystředěn podél tří os. Odnímatelný analyzátor a polarizátor jsou určeny pro techniku polarizační mikroskopie. Polarizátor se otáčí o 0–360°, analyzátor se otáčí o 360° a noniová stupnice na analyzátoru umožňuje přesné měření úhlu.
Sada filtrů vám pomůže upravit reprodukci barev.

Osvětlení procházejícím světlem

Köhlerovo osvětlení: nastavitelná polní clona; vystředěný a výškově nastavitelný Abbeův kondenzor s nastavitelnou aperturní clonou a otočnou pomocnou čočkou. NA=1,25. Polarizátor je otočný o 0–360°, na stupnici jsou vyznačeny čtyři úhly natočení: 0°, 90°, 180°, 270°. Analyzátor se otáčí o 360°, noniová stupnice na analyzátoru zajišťuje přesné měření úhlu.

Köhlerovo osvětlení v odraženém a procházejícím světle

Nastavení Köhlerova osvětlení zvyšuje kvalitu obrazu preparátu. S takovým osvětlením můžete dosáhnout maximálního rozlišení na každém objektivu a rovnoměrné osvětlení zorného pole bez ztmavnutí na okrajích. Studovaný objekt je ostře zaostřený a artefakty obrazu jsou odstraněny.

Studium vzorků v polarizovaném světle

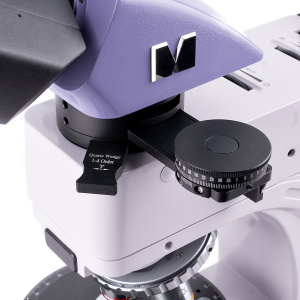

V mezilehlém tubusu je umístěn analyzátor a Bertrandova čočka a má slot pro kompenzátory. Analyzátor se vkládá do světelné dráhy, aby bylo možné pozorovat objekty v polarizovaném světle. Při otáčení polarizátoru a analyzátoru se mění úhel polarizace. Vzájemně kolmé polohy dosáhnete nastavením obou filtrů do polohy „0“. Při otáčení stojanu mikroskopu se v závislosti na úhlu polarizace odráží světlo od povrchu vzorku odlišně. Bertrandova čočka se používá pro konoskopické studie. Kompenzátory jsou určeny ke zvýšení kontrastu vzorků se slabým dvojlomem.

Příslušenství

K dispozici je řada příslušenství navržená speciálně pro tento mikroskop.
Pro studium objektů do velikosti až 0,32 µm lze použít přídavné objektivy.
Okuláry rozšiřují rozsah zvětšení mikroskopu. Přídavné okuláry vám pomohou plně využít potenciál častěji používaného objektivu.
Digitální fotoaparát, který přenáší obraz z mikroskopu na monitor, ukládá soubory, a má software, který provádí měření vzorků v reálném čase. Kalibrační sklíčko pro měření objektů, které lze kombinovat s okulárem se stupnicí nebo softwarem fotoaparátu.

Klíčové vlastnosti mikroskopu:

• ✔ Studium průhledných a neprůhledných anizotropních vzorků v polarizovaném a přirozeném světle

• ✔ Výkonný 30 W halogenový zdroj procházejícího a odraženého světla, který poskytuje jasné přirozené světlo

• ✔ Bertrandova čočka pro konoskopii a ortoskopii, kompenzátory a Köhlerovo osvětlení v procházejícím a odraženém světle

• ✔ Trinokulární hlava s trinokulárním tubusem pro upevnění digitálního fotoaparátu; rozdělení paprsku 100:0 a 0:100

• ✔ Rovinné achromatické objektivy bez vnitřního pnutí eliminují falešné optické efekty

• ✔ Pohodlné vyrovnání slotů revolverového nosiče objektivů a pracovního stolku

• ✔ Otočný kruhový pracovní stolek s noniovou stupnicí pro přesné měření úhlů

• ✔ Široký sortiment volitelného příslušenství

Klíčové vlastnosti fotoaparátu:

• ✔ Pro pozorování ve světlém poli mikroskopu s objektivy 4x, 10x, 20x a 40x

• ✔ Rozlišení 21 Mpx: při práci s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily

• ✔ 17 snímků za sekundu při maximálním rozlišení stačí na nastavení zaostření

• ✔ Až 192 snímků za sekundu při sníženém rozlišení pro ukázky ve školních třídách, pozorování pohybujících se vzorků, nahrávání videa; pohyb vzorku lze pozorovat bez trhání a zpoždění

• ✔ Barevný snímač CMOS SONY Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.

• ✔ Rozhraní USB 3.0 pro rychlý a plynulý přenos dat

• ✔ Software s funkcemi fotografování, záznamu videa, úprav obrazu, externího displeje a lineárního a úhlového měření

Obsah sady:

• ✔ Digitální fotoaparát MAGUS CBF70 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)

• ✔ Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů

• ✔ Osvětlovací soustava pro pozorování v odraženém světle s krytem

• ✔ Trinokulární hlava

• ✔ Mezilehlý tubus s Bertrandovou čočkou a analyzátorem a slotem pro kompenzátor

• ✔ Kompenzátory: λ kompenzátor, λ/4 kompenzátor, křemenný klín

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL 5x/0,12 WD 26,1 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL 10x/0,25 WD 5,0 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL 40x/0,6 (odpružený) WD 3,98 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL 60x/0,7 (odpružený) WD 2,03 mm

• ✔ Okulár 10x/20 mm (2 ks)

• ✔ 10x/20 mm okulár se stupnicí. Hodnota na stupnici, mm 0,1 mm

• ✔ Adaptér typu C-mount 1x

• ✔ Šestihranný klíč

• ✔ Napájecí kabel

• ✔ Protiprachová krytka

• ✔ Uživatelská příručka a záruční list

K dispozici na přání:

• ✔ 16x/11 mm okulár (2 ks)

• ✔ 20x/11 mm okulár (2 ks)

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL 2,5x/0,07 WD 11 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL 50x/0,7 (odpružený) WD 3,69 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL 80x/0,8 (odpružený) WD 1,25 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL 100x/0,85 (odpružený) WD 0,4 mm

• ✔ Mechanický pracovní stolek

• ✔ Kalibrační sklíčko
