Metalurgický digitální mikroskop MAGUS Metal D600

Metalurgický digitální mikroskop MAGUS Metal D600

Špičkový nástroj pro detailní zkoumání materiálů.

Poskytuje ostrý a jasný obraz mikrostruktur. Vhodný pro kovy, slitiny a polovodiče. Ideální pro kontrolu kvality a vývoj. Snadné ovládání pomocí dotykového displeje. Software pro měření a analýzu obrazu. Robustní konstrukce pro průmyslové prostředí. Možnost ukládání snímků na SD kartu. Osvětlení pomocí vysoce svítivých LED diod. Motorizovaný ostřicí systém pro přesné zaostření. Široký rozsah zvětšení od 50x do 500x. Kvalitní optika s planachromatickými objektivy. Možnost připojení k počítači přes USB. Dodáván s kalibračním certifikátem a kufříkem. Vhodný pro laboratoře, univerzity a průmysl. Špičkový nástroj pro metalografii a materiálový výzkum.

Klíčové vlastnosti mikroskopu:

- Zvětšení v rozsahu 50x až 600x, které umožňuje podrobné zkoumání vzorků
- Trinokulární hlava pro pohodlné pozorování oběma očima a připojení digitální kamery
- Sada kvalitních planachromatických objektivů pro ostrý a kontrastní obraz bez optických vad
- Výkonné 30W halogenové osvětlení pro pozorování v odraženém světle s možností regulace intenzity
- Doplňkové osvětlení procházejícím světlem pro zkoumání průsvitných preparátů
- Masivní konstrukce s ergonomickými ovládacími prvky pro snadné a precizní zaostřování
- Velký stolek s křížovým posunem pro manipulaci se vzorky

Mikroskop nalezne široké uplatnění v metalurgických laboratořích, výzkumných ústavech, ve strojírenství, při kontrole kvality ve výrobě a všude, kde je třeba podrobně analyzovat strukturu neprůhledných materiálů. Díky vestavěnému fotoaparátu umožňuje dokumentaci pozorovaných objektů a archivaci snímků pro další vyhodnocení.

Osvětlovací soustava s odraženým světlem umožňuje využít pokročilé mikroskopické techniky, jako je pozorování ve světlém poli pro studium topografie povrchu a polarizační mikroskopie pro zviditelnění anizotropních struktur a vnitřního pnutí. Přídavné průchozí osvětlení rozšiřuje možnosti mikroskopu o zkoumání tenkých řezů a průsvitných preparátů.

S metalurgickým mikroskopem MAGUS Metal D600 získá každá laboratoř špičkový přístroj pro komplexní materiálový výzkum a analýzy nejvyšší kvality.

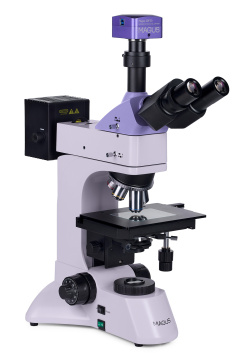

Digitální fotoaparát

Digitální fotoaparát MAGUS CBF30 je určen pro mikroskopii ve světlém poli.

Fotoaparát je vybaven 6,3 Mpx snímačem a vytváří realistické snímky v rozlišení 3072x2048 px. Fotoaparát se doporučuje používat s objektivy 4x, 10x, 20x a 40x. Při práci s objektivy s malým zvětšením vám fotoaparát umožní vidět jemnější detaily.

Video se při maximálním rozlišení nahrává rychlostí 59 fps (snímků za sekundu). Videa jsou plynulá, s měkkými a jemnými přechody mezi snímky. Pohyb vzorku se zobrazuje v reálném čase bez zpoždění. Fotoaparát usnadňuje práci se vzorky, které se pohybují, a je vhodný pro ukázky ve školních třídách. Rozlišení lze v případě potřeby snížit na 1536x1024 px.

Fotoaparát je vybaven rozhraním USB 3.0. Rychlost přenosu dat je 10krát vyšší než u fotoaparátů s rozhraním USB 2.0. Vysokorychlostní fotoaparát se doporučuje pro profesionální laboratoře, výzkum nebo výuku na univerzitách.

Optika

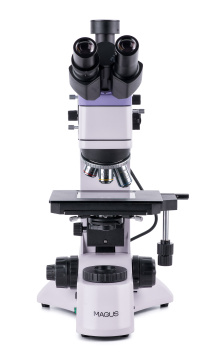

Trinokulární hlava je vybavena trinokulárním tubusem pro montáž fotoaparátu (není součástí dodávky). Světelný paprsek lze rozdělit do dvou poloh: 100:0 nebo 0:100, což znamená, že světelný paprsek můžete nasměrovat buď do digitálního fotoaparátu, nebo do tubusu okuláru. Trinokulární hlava je nakloněna o 30°, což je vhodné pro dlouhá pozorování. Na levém tubusu je kroužek pro nastavení dioptrií.

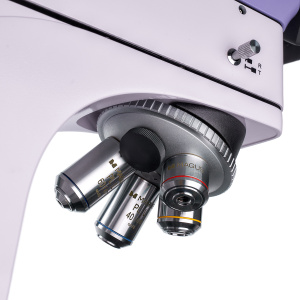

V základní konfiguraci se zvětšení mikroskopu pohybuje od 50x do 600x. Pokud chcete zvýšit horní hranici zvětšení, můžete namontovat další okuláry. Revolverový nosič s objektivy je orientován směrem dovnitř. Současně lze namontovat pět objektivů – čtyři z nich jsou součástí sady a jeden slot je volný pro instalaci dalšího. Mikroskop používá rovinné achromatické objektivy s dlouhou pracovní vzdáleností vhodné pro mikroskopování ve světlém poli.

Osvětlení

Mikroskop je vybaven osvětlovacími systémy pro pozorování v procházejícím a odraženém světle. Oba používají 30 W halogenové žárovky s nastavitelným jasem napájené ze střídavého zdroje. Halogenové žárovky vyzařují světlo s teplotou barvy, která umožňuje pohodlnou práci.

Mikroskop je vybaven polarizačním zařízením pro pozorování v odraženém světle: vestavěným analyzátorem a odnímatelným polarizátorem. Aperturní a polní clony umožňují nastavit Köhlerovo osvětlení a v sadě jsou také barevné filtry. Aperturní clony a zdroj odraženého světla lze vystředit.

Systém osvětlení procházejícím světlem využívá tradiční Abbeho kondenzor, jehož polohu lze nastavit dvěma způsoby: vystředěním a nastavením výšky. Je doplněn výklopnou čočkou pro použití s objektivy s malým zvětšením. K dispozici jsou aperturní a polní clony, tzn. že můžete použít Köhlerovu metodu osvětlení.

Pracovní stolek a zaostřovací mechanismus

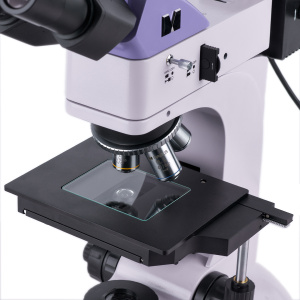

Maximální výška vzorku, který lze umístit na pracovní stolek, je 20 mm. Vzorek se posouvá pohybem stolku podél dvou os. Je doplněn skleněnou deskou, která se používá pro práci s neprůhlednými vzorky.

Pro nastavení zaostření se používá mechanismus hrubého a jemného ostření. Zaostřování je plynulé a přesné. Hrubé ostření má aretační knoflík a nastavení tuhosti. Knoflíky ostření jsou umístěny souose na obou stranách, takže při práci nemusíte držet ruce ve vzduchu; místo toho je můžete položit na stůl.

Příslušenství

Mikroskop MAGUS Metal 600 lze dále vybavit dalšími okuláry, objektivy s dlouhou pracovní vzdáleností, digitálními fotoaparáty a kalibračními sklíčky.

Klíčové vlastnosti mikroskopu:

• ✔ Mikroskop pro studium neprůhledných plochých a leštěných vzorků v odraženém světle a průsvitných vzorků v procházejícím světle

• ✔ Trinokulární hlava s trinokulárním tubusem a rozdělovačem paprsků

• ✔ Zdroj procházejícího a odraženého světla: 30 W halogenová žárovka

• ✔ Köhlerova osvětlovací metoda v procházejícím a odraženém světle, technika polarizační mikroskopie v odraženém světle

• ✔ Prvky (clony a světelné zdroje) osvětlovací soustavy pro pozorování v odraženém světle, které lze vystředit, sada filtrů

• ✔ Abbeho kondenzor s výklopnou čočkou, který se používá s objektivy s malým zvětšením

• ✔ Široká škála přídavných objektivů a okulárů

Klíčové vlastnosti fotoaparátu:

• ✔ Pro objektivy 4x, 10x, 20x a 40x mikroskopie ve světlém poli

• ✔ 6,3 Mpx rozlišení: při práci s objektivy s malým zvětšením vám fotoaparát umožní vidět více jemných detailů

• ✔ 59 snímků za sekundu pro pozorování pohybujících se vzorků, nahrávání videa a přesouvání preparátu bez trhání nebo zpoždění

• ✔ Barevný snímač CMOS SONY Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i za špatných světelných podmínek. Získáte jasnější, čistší a barevně sytější snímky

• ✔ Rozhraní USB 3.0 pro rychlý a plynulý přenos dat

• ✔ Software s funkcemi fotografování, záznamu videa, úprav obrazu, externího displeje a lineárního a úhlového měření

Obsah sady:

• ✔ Digitální fotoaparát MAGUS CBF30 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)

• ✔ Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů

• ✔ Osvětlovací soustava pro pozorování v odraženém světle s krytem

• ✔ Trinokulární hlava

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm

• ✔ Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)

• ✔ Skleněná deska pracovního stolku

• ✔ Adaptér typu C-mount 1x

• ✔ Šestihranný klíč

• ✔ Síťový napájecí kabel

• ✔ Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle

• ✔ Protiprachová krytka

• ✔ Uživatelská příručka a záruční list

K dispozici na přání:

• ✔ 10x/22 mm okulár se stupnicí

• ✔ 12,5x/14 mm okulár (2 ks)

• ✔ 15x/15 mm okulár (2 ks)

• ✔ 20x/12 mm okulár (2 ks)

• ✔ 25x/9 mm okulár (2 ks)

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD: 1,25 mm

• ✔ Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm

• ✔ Kalibrační sklíčko
